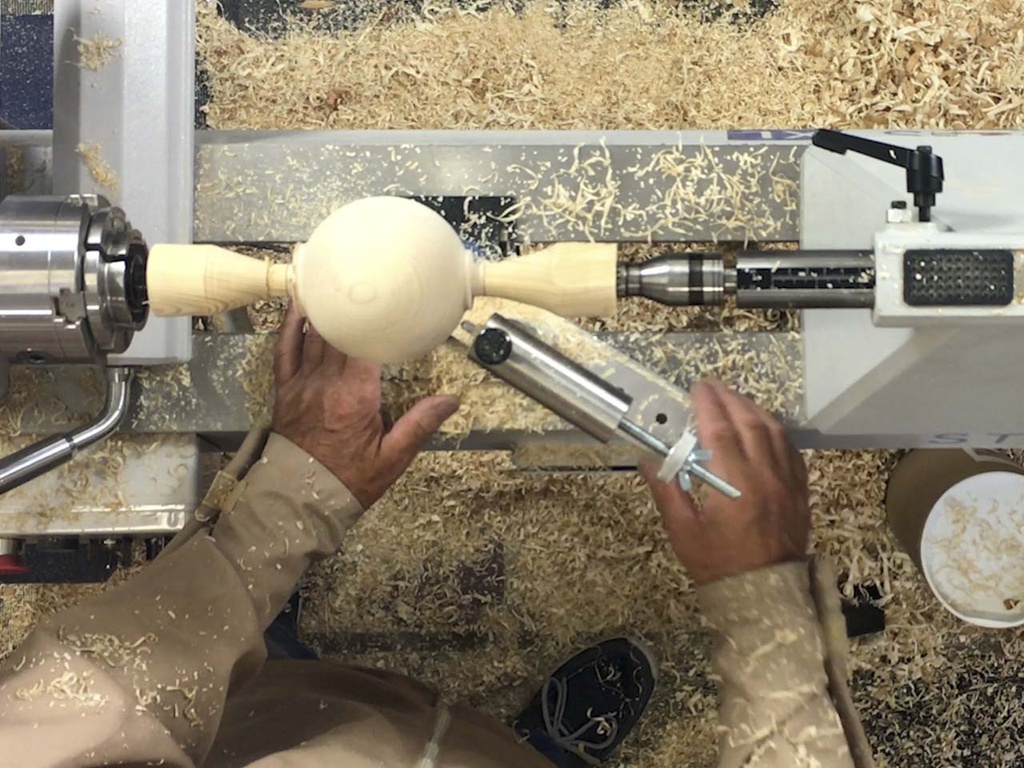

Bollendraai hulpstuk, Sphere jig
Sphere jig, bollen draaien
Dit hulpstuk zorgt ervoor dat iedereen keer op keer, een perfecte bol kan draaien. Het wordt werkelijk kinderspel. De "Sphere Jig" oftewel bollendraaihulpstuk is geschikt voor de productie van bollen tot een diameter van 300 mm. De haalbare diameter van de ballen is afhankelijk van de center hoogte van de bank. Vanaf een centerhoogte van 200 mm kunnen bollen tot en met een diameter van 300 mm worden gerealiseerd. Het bollendraai hulpstuk werkt op een draaibank met een centerhoogte van 125 tot 280 mm. Het bed moet vlak zijn. Als het bed uit ronde buizen bestaat kan deze jig niet gemonteerd worden. Met de optionele extra hoogte extensie kan de jig zelfs worden gebruikt voor machines met een centerhoogte tot 320 mm. Dus heeft je draaibank een centerhoogte van meer dan 28 cm, neem dan deze verhoger voor het bollendraaihulpstuk erbij.
Carbide cutter
De jig wordt geleverd met een 6 mm cutter van tungsten carbide. Dat zorgt voor een mooi snijresultaat en weinig slijpen. De mesjes zijn eventueel te slijpen met diamant, maar meestal wordt er een nieuw mesje gekocht. Je hebt vele tientallen ballen draaien voordat het mesje stomp is. Zorg ervoor dat het mesje altijd exact op centerhoogte snijdt. Een reserve mesje bestel je HIER.
Paul Howard
Dit bollendraai hulpstuk is ontworpen door Paul Howard en wordt tegenwoordig geproduceerd door Hope Woodturning. Paul heeft tal van hulpstukken uitgedacht voor de draaibank. Zijn "jigs" zijn altijd even simpel als doeltreffend. Het is belangrijk dat de het hulpstuk precies in het midden tussen de bedbanen wordt gemonteerd. Daarom zit er bij de set een houten schijf, waarvan de diameter kan worden aangepast aan de tussenruimte van het bed. Zo centreert de jig zich automatisch in het bed van de draaibank. Bruikbaar voor bankbedafstanden van 20 tot 70 mm en een maximale dikte van 22 mm.
Geleverd wordt
- stalen montageplaat
- zwenkarm in delen
- Verstelbare en vergrendelbare meshouder
- klemblok
- 6 mm carbide cutter
technische specs:
- Merk: Hope Woodturning
- centerhoogte max 280 mm
- centerhoogte min 125 mm
- diameter kogel max 300 mm
- diameter kogel min 5 mm
- ruimte tussen bedbanen 20 tot 70 mm
Tip 1
Draai de bol eerst zo veel mogelijk met een guts rond. Ga van cilinder naar achthoek en haal vervolgens die acht hoeken ook nog weg. Het bollendraaihulpstuk hoeft het dan alleen maar perfect af te maken. Zo bespaar je veel tijd.
Tip 2
Gebruik het woord bollendraaihulpstuk eens bij galgje of bij scrabble! echt, je wint!
